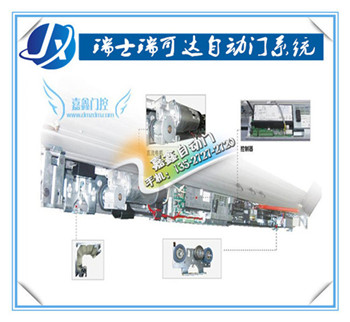

一、电动感应玻璃门工作部件
1. 主控制器:它是自动门的指挥核心,通过内部编有指令程序的大规模集成块,发出相应指令,指挥马达或电锁类系统工作;同时人们通过主控器调节门扇开启速度、开启幅度等参数.
2. 感应探测器:负责采集外部信号,如同人们的眼睛,当有移动的物体进入它的工作范围时,它就给主控制器一个脉冲信号;动力马达:提供开门与关门的主动力,控制门扇加速与减速运行.
3. 门扇行进轨道:就象火车的铁轨,约束门扇的吊具走轮系统,使其按特定方向行进、滑动.门扇吊具走轮系统:用于吊挂活动门扇,同时在动力牵引下带动门扇运行.
4. 同步皮带(或三角皮带):用于传输马达所产动力,牵引门扇吊具走轮系统.下部导向系统:是门扇下部的导向与定位装置,防止门扇在运行时出现前后门体摆动.
二、旋转玻璃门安装固定要点
厚玻璃门是指用12mm以上厚度的玻璃装饰门.一般由活动扇和固定玻璃两部分组合而成,其门框分不锈钢、铜和铝合金几种.
① 施工准备施工前先检查地面标高、门框顶部结构标高是否符合设计要求.确定门框的位置及玻璃安装方式.根据设计要求选裁好玻璃.加工准备好型材门框,限位槽、板以及玻璃胶、地弹簧、木螺钉、自攻螺钉等辅助材料.
② 固定门框厚玻璃的安装要点
(1) 放线、定位根据设计要求,放出门框位置线,确定固定及活动部安装控制线.
(2) 安装门框顶部不锈钢限位槽限位槽的宽度应大于玻璃厚度2~4mm,槽深10~20mm.
(3) 安装不锈钢饰面木底托先将方木固定在地面上,再用胶将不锈钢面板粘在木方上.铝合金方管,可用铝角码固定在框柱上,也可用螺钉固定于已埋好的预埋件上.
(4) 裁玻璃(通常都是事先裁好,然后进行钢化处理后运到现场安装)应实测实量底部、中部和顶部的尺寸,选择尺寸为玻璃宽度的裁切尺寸.如果上中下测得的尺寸一致,则裁切尺寸,宽度小于实测尺寸2~3mm,高度小于3~5mm.裁好的玻璃,应采用手持沾水的油石的方法在四周边进行倒角磨边,倒角宽2mm.
(5) 安装玻璃用玻璃吸盘器把厚玻璃吸紧抬起,将厚玻璃板先插入门框顶部的限位槽内,然后放在底托上,使厚玻璃板的边部,正好封住侧框柱的不锈钢饰面对缝口.
(6) 玻璃固定在底托上安装压卡条,距厚玻璃板4mm左右.然后卡条上涂刷万用胶,将饰面不锈钢板粘卡在卡条上.
(7) 注入玻璃胶封口在顶部限位槽处和底托固定处,以及厚玻璃与框柱的对缝处注入玻璃胶,使玻璃胶在缝隙处形成一条表面均匀的直线.然后刮去多余的玻璃胶,并用干净布擦去胶迹.在厚玻璃对接时,对接缝应留2~3mm的距离,厚玻璃边需倒角,两块相接的厚玻璃定位并固定后,用玻璃胶注入缝隙中,注满之后,在厚玻璃的两面刮平玻璃胶,用净布擦胶迹。
